无锡中微爱芯AiP7660产品规格书

深圳市绿都电子有限公司是无锡中微爱芯的一级代理商，常备充足库存，并为您提供免费样品、技术资料及技术支持，欢迎您来电垂询，联络电话：0755-83777478。

一、概述

AiP7660 是一款 DC/DC 电荷泵电压反转器专用集成电路。内置了 8.5KHz 的 RC 振荡，电平转换和功率 MOS 管。电路在无负载时，负压转换率可达到 99.9%。

电路可以在 1.5V~10V 的宽电压下进行负压转换输出，负压转换输出时只需外接两只电容，无需电感。正倍压转换输出时，外接两只电容，两只电阳和一只二极管，无需电感。该电路的无负载电流小、驱动能力强。

AiP7660可替换ICL7660 ME7660 TP7660 TP7660H PC7660 HT7660 NJU7660。

AiP7660量产型号为：AiP7660DA8.TB AiP7660EOSA8.TB AiP7660EOSA8.TR。

AiP7660主要特点如下:
负压转换输出

正倍压转换输出

工作电压:  1.5V~10.0V(负压转换)

工作电压:  3.0V~10.0V(正压转换)

电压转换精度高: 99.9%(无负载，负压转换)

电源转换效率高: 98%(负压转换)

低功耗无负载电流为: 80uA (输入5V时)

输出电阻小: 55Q(输出电流20mA时)

可级联输出产生2n倍电压

外围元器件少便于使用:

    2只电容(负压转换)

    2只电容，2只电阻，1只二极管(正压转换)

封装形式: DIP8/SOP8

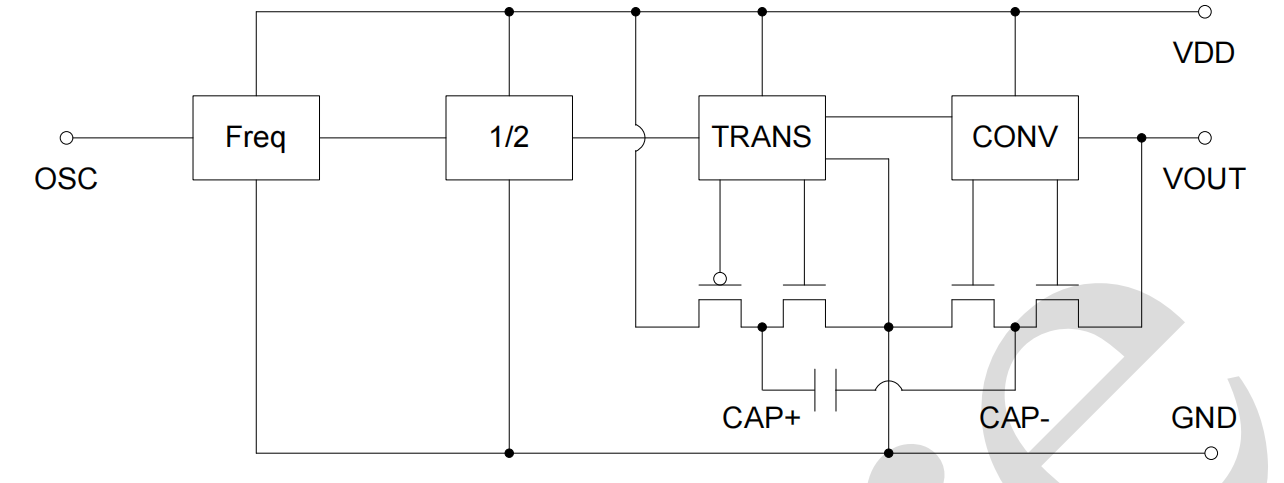

二、系统框架图

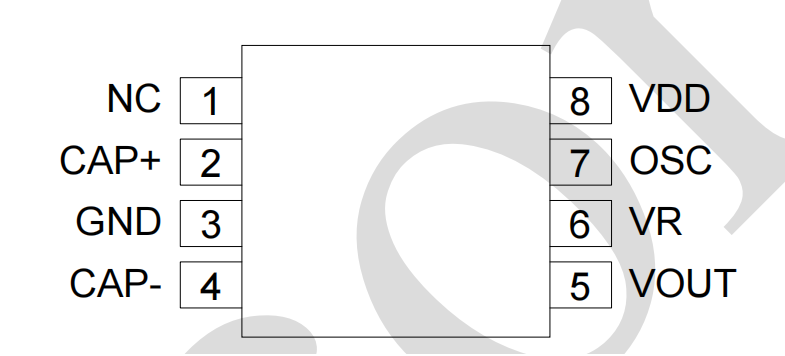

三、引脚排列图
