国民技术Nationz单片机常用封装库文件及封装尺寸图

本文提供国民技术Nationz的单片机封装库文件和封装尺寸图，包括：LQFP32、LQFP48、LQFP64、LQFP80、LQFP100、LQFP128等。

更多的国民技术32位单片机的技术资料、技术支持、免费样品、芯片购买等事宜，请联络国民技术代理商深圳市绿都电子有限公司，联络方式：0755-83777478，18688790400（微信同号），philip.yf@szlvdu.com

一、库文件下载地址（右键点击另存下载）：

LQFP32封装：NS-LQFP80P900X900X160-32N.STEP

LQFP48封装：NS-LQFP50P900X900X160-48N.STEP

LQFP64封装：NS-LQFP50P1200X1200X160-64N.STEP

LQFP80封装：NS-LQFP50P1400X1400X160-80N.STEP

LQFP100封装：NS-LQFP50P1600X1600X160-100N.STEP

LQFP128封装：NS-LQFP40P1600X1600X160-128N.STEP

ld9库文件：Nations_Device_Lib_V1.ld9

ln9库文件：Nations_Device_Lib_V1.ln9

pd9库文件：Nations_Device_Lib_V1.pd9

pt9库文件：Nations_Device_Lib_V1.pt9

二、国民技术常见LQFP封装尺寸图

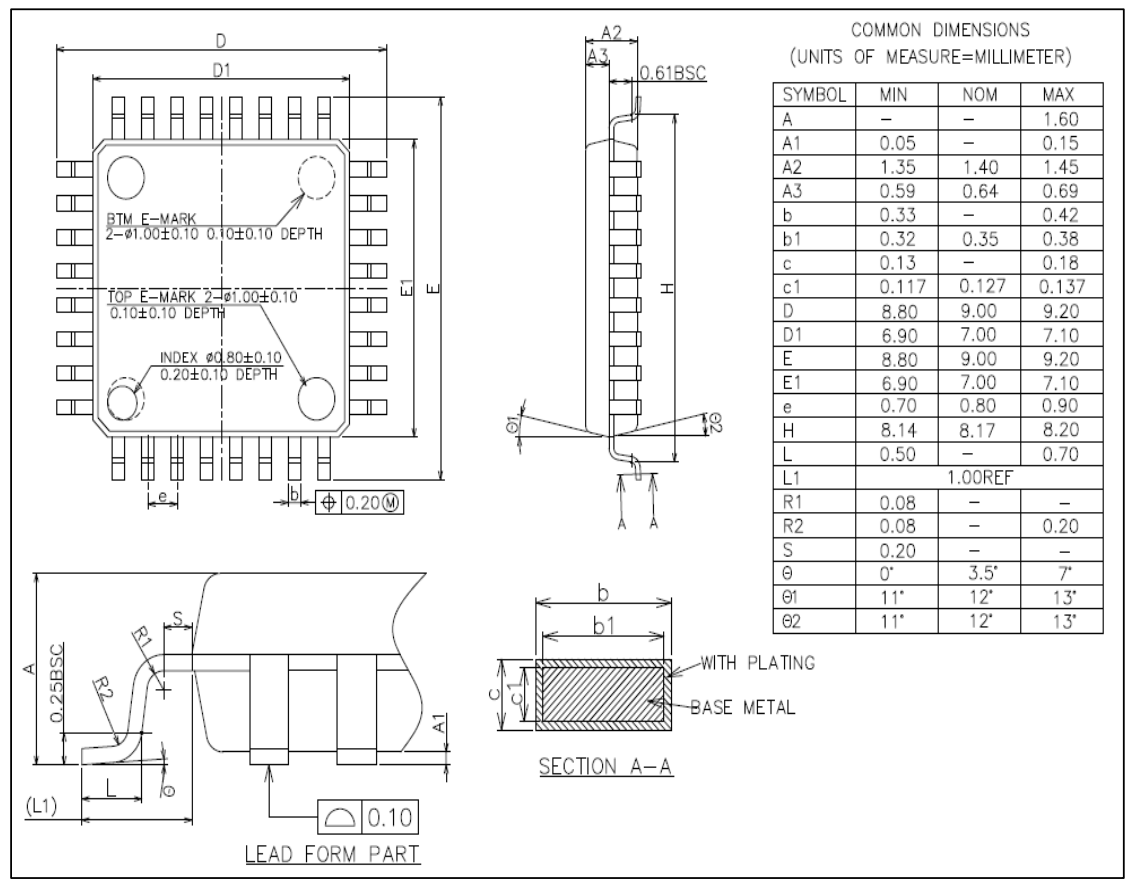

1、LQFP32封装尺寸图

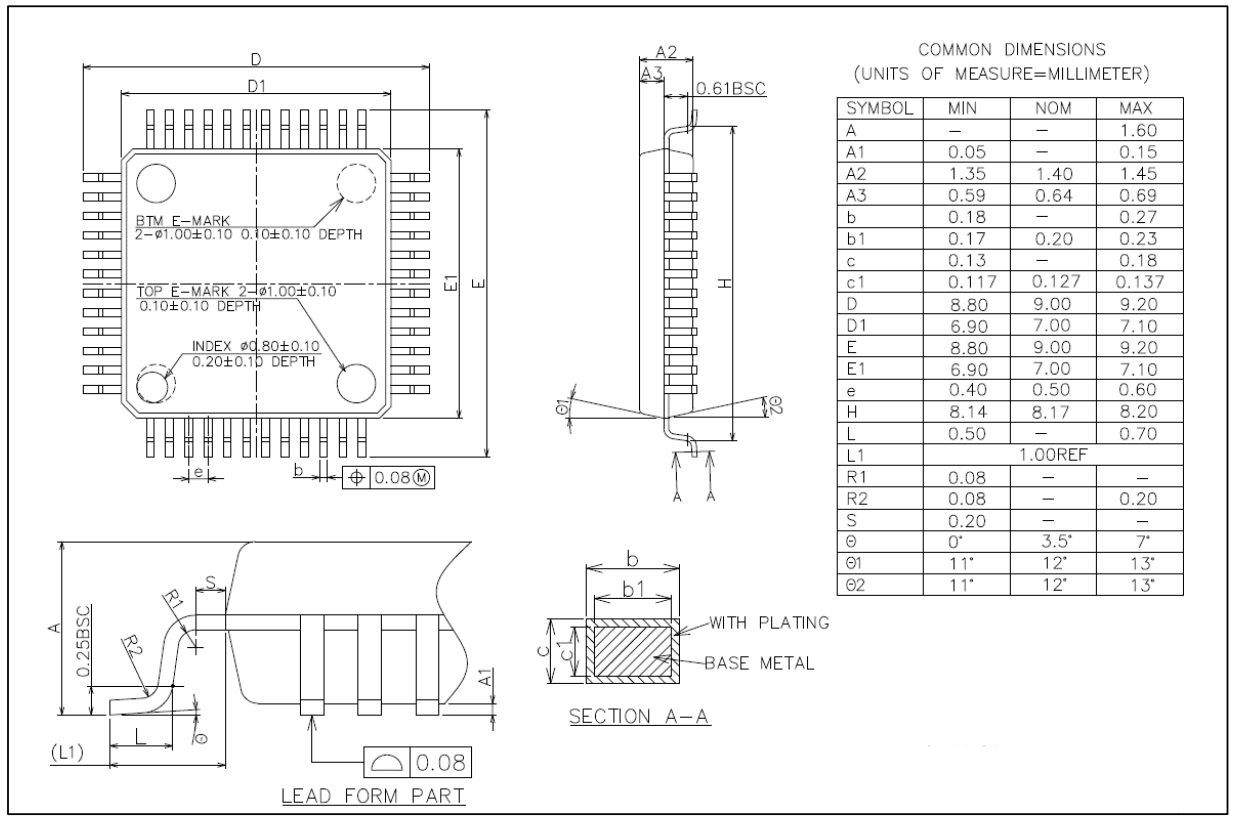

2、LQFP48封装尺寸图

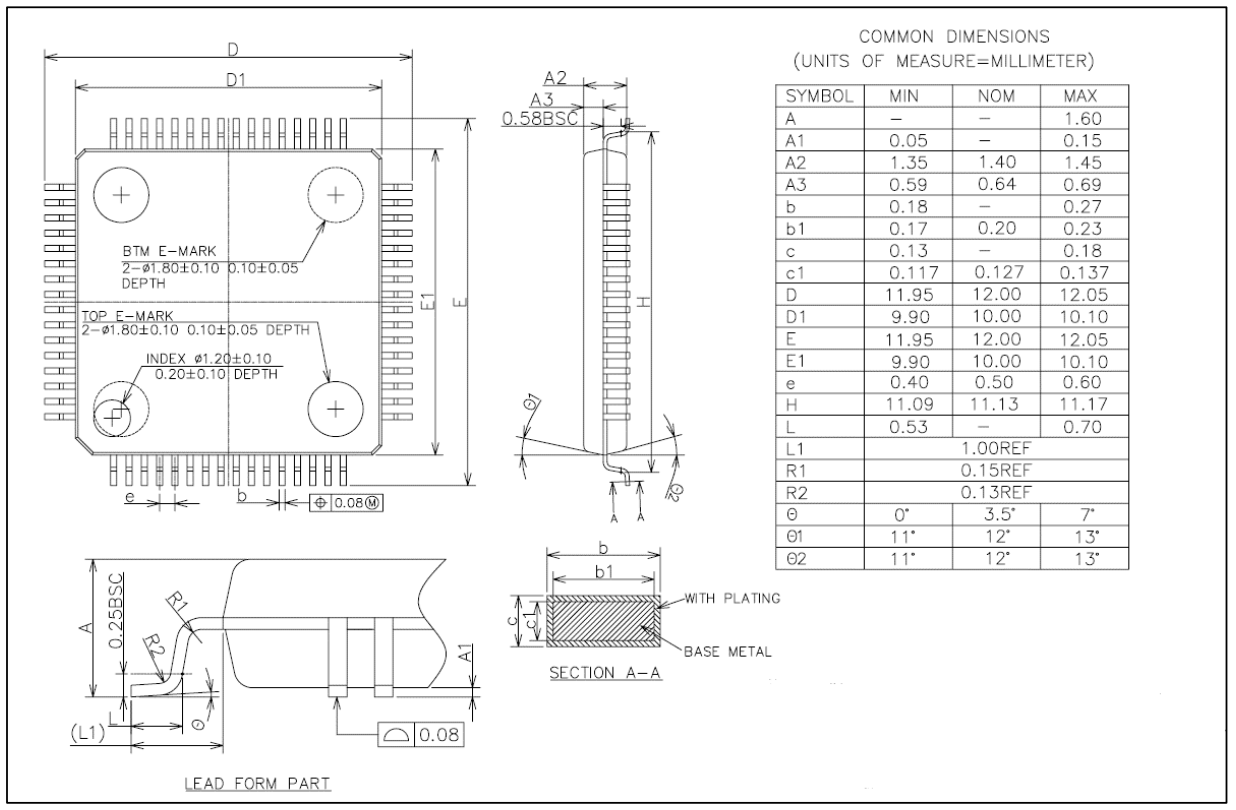

3、LQFP64封装尺寸图

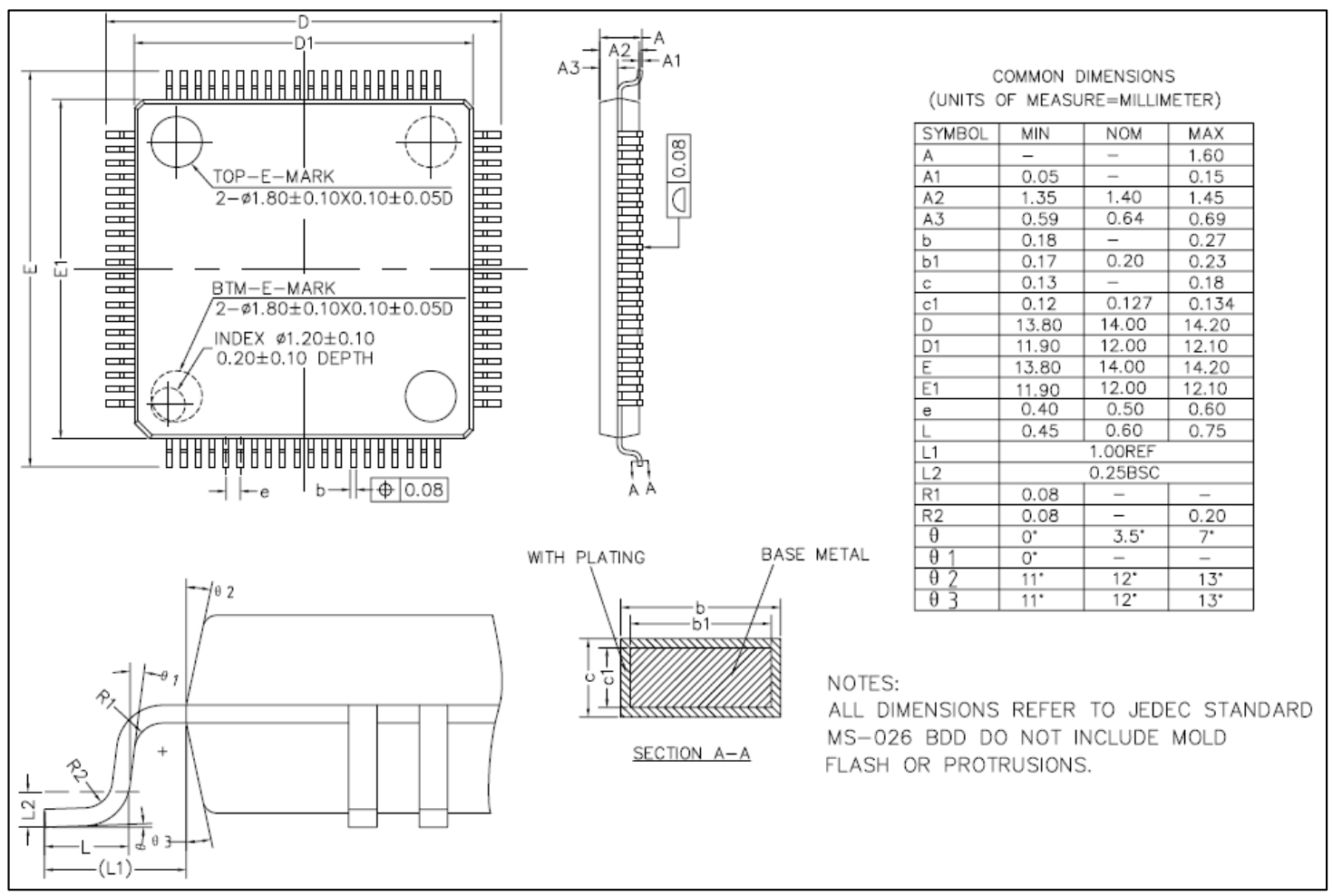

4、LQFP80封装尺寸图

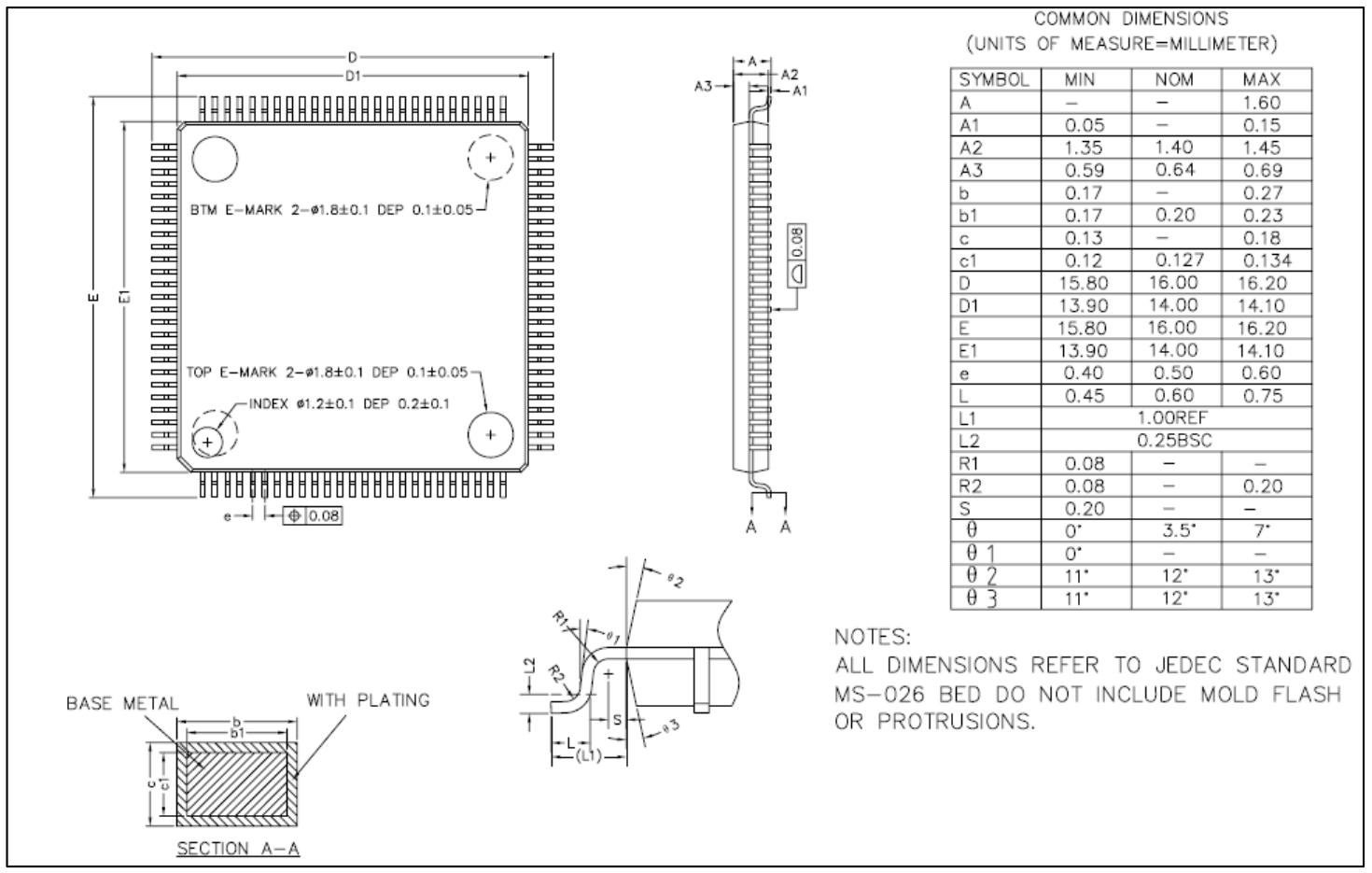

5、LQFP100封装尺寸图

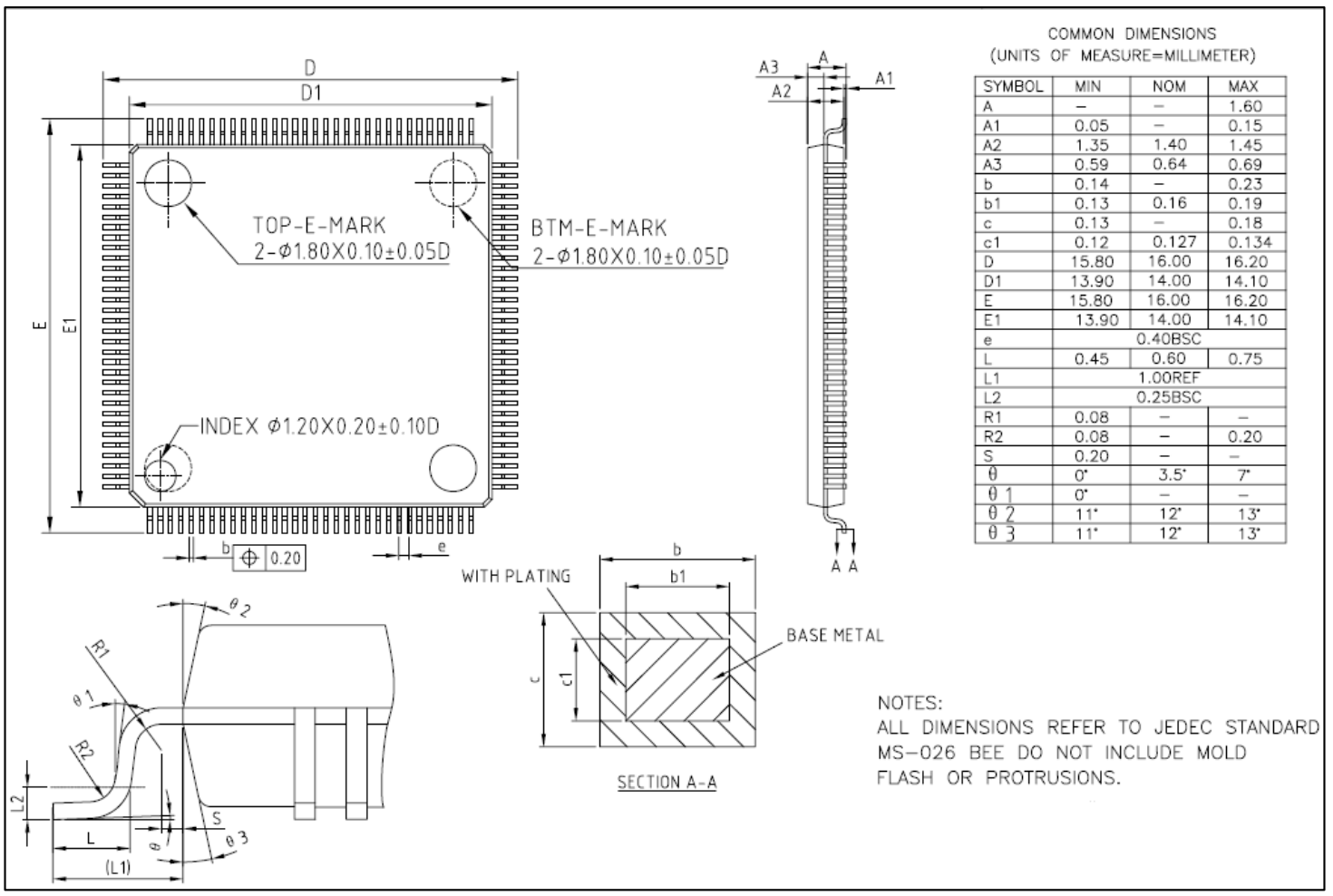

6、LQFP128封装尺寸图
