基于国民技术N32L402 N32L406 N32G455系列单片机的助力自行车码表方案

助力自行车是一种新型电动助力功能的自行车，助力自行车Ebike为骑手提供了更轻松、更高效、更环保的骑行体验，使骑行成为一种更环保与健康的出行选择。助力自行车继承了自行车的轻量级车身的优势，沿用山地自行车的材质和工业设计，同时借助电动机无感介入，骑行者感觉不到电机工作，其为骑行者提供了绝佳的骑行体验。

助力自行车始兴于欧洲，后风靡全球，近年来电动助力自行车每年均保持高速增长状态，预计2025年全球助力自行车将达到1000万台的市场规模。国内包括大疆、腾讯、阿里、小米、华为等巨头均度度关注这一行业，纷纷对这一领域进行了战略投资，预期未来五年国内将迎来助力自行车持续高速增长。

助力自行车的电子系统包括：助力自行车码表（显示屏）、电驱系统、电池管理BMS系统，同时依托传感器、物联网技术和AI技术，助力自行车集成越来越多的智能化功能。

一、助力自行车码表功能

显示骑行速度：让骑行者清楚地了解自己当前的行驶速度，有助于合理控制骑行速度，提高骑行安全性。

显示电池电量：让骑行者了解电池的剩余容量，以便及时做出充电或节约电量的决策，避免电量不足的情况发生。

显示骑行里程：让骑行者了解自己的骑行距离，方便进行骑行计划和统计。

显示助力模式：显示当前的助力模式，如高、中、低三档，让骑行者了解自己当前所处的助力模式，以便根据路况和需求进行调节。

显示时间和日期：显示当前的时间和日期，方便骑行者掌握时间，特别是在需要按时到达目的地或者进行时间安排时。

显示气压温度参数：接入相应传感器，显示温度、气压等参数。

物联网功能：内置4G/BLE/Lora物联模组，为用户提供通讯、数据推送、电池换充O2O服务等功能。

其他功能：助力车高级码表还可能内置或外接其他功能模块，如导航功能、后视摄像、驾驶安全提醒等功能。

深圳市绿都电子有限公司是国民技术的一级代理商，可为您提供助力自行车主控MCU的技术方案开发支持、数据手册、芯片订购等服务，欢迎来电垂询，联络方式：0755-83777478，18688790400，philip.yf@szlvdu.com。

二、基于国民技术单片机的助力自行车码表方案

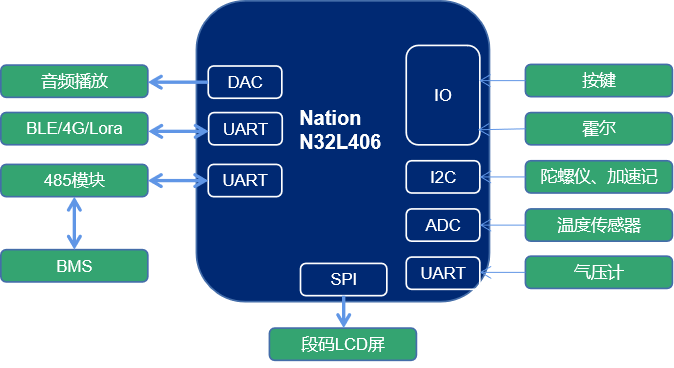

1、国民技术段码LCD显示屏方案

国民技术N32L40X系列单片机，具有高性能、高性价比、内置Segment LCD驱动、资源接口丰富、开发简单等优势，适用于3.5寸以下的LCD屏助力自行车码表方案。

    -32-bit ARM Cortex-M4F内核，最高工作主频64MHz，支持浮点运算和DSP指令，集成高达128KB嵌入式加密Flash，24KB SRAM。

    -集成丰富的高性能模拟器件，内置1个12bit 4.5Msps ADC，2个独立轨到轨运算放大器，2个高速比较器，1个12bit 1Msps DAC。

    -集成多达320段的Segment LCD驱动。

    -集成多路U(S)ART、I2C、SPI、USB、CAN等数字通信接口。

    -内置密码算法硬件加速引擎。

    -低功耗，最低1.5uA的待机功耗。

    -多种封装供您灵活选择

        QFN32:  N32L403KBQ7

        LQFP48: N32L402CBL7 N32L406CBL7

        LQFP64: N32L402RBL7 N32L406RBL7

        LQFP80: N32L406MBL7

2、3.5寸以上TFT LCD显示屏方案

国民技术N32G452/N32G455系列单片机，具有高性能、高性价比、集成XFMC LCD接口、资源接口丰富、开发简单等优势，适用于3.5寸以上的黑白LCD和TFT LCD屏助力自行车码表方案。

    -32-bit ARM Cortex-M4F内核，最高工作主频144MHz，支持浮点运算和DSP指令，集成高达512KB嵌入式加密Flash，144KB SRAM。

    -集成丰富的高性能模拟器件，内置4x12bit 4.7Msps ADC，4xOPAMP，7xCOMP，2x1Msps 12bit DAC。

    -集成XFMC接口，可以外接3.5寸以上的LCD黑白及彩色屏。

    -集成多路U(S)ART、I2C、SPI、QSPI、USB、CAN通信接口，1xSDIO接口。

    -内置密码算法硬件加速引擎。

    -多种封装型号供您灵活选择

          LQFP48： N32G452CCL7 N32G455CCL7

          LQFP64： N32G452REL7 N32G455REL7

          LQFP100: N32G452VEL7 N32G455VEL7
