基于国民技术单片机和昆泰芯霍尔芯片的智能升降桌方案

智能升降桌可以通过电动机驱动供用户调整桌面的高度，为用户提供更加舒适的学习和工作环境。依托内置的多种传感器及单片机处理器，升降桌可以提供自动升降、多档高度调节、软启动和软停止、安全保护、智能记忆、数据统计、坐姿提醒、休息提醒等功能。用户可以通过按键、遥控或者手机App来控制桌子的高度调整。

本智能升降桌方案基于国民技术32位单片机N32G455CCL7和BLE SOC芯片N32WB031KEQ6，位置传感器采用昆泰芯的KTH1631FU-ST3锁存霍尔芯片。

深圳市绿都电子有限公司是国民技术和昆泰芯的一级代理商，可为您提供技术支持和芯片订购服务，欢迎联络垂询，联络方式：0755-83777478,18688790400,philip.yf@szlvdu.com

一、智能升降桌整体方案

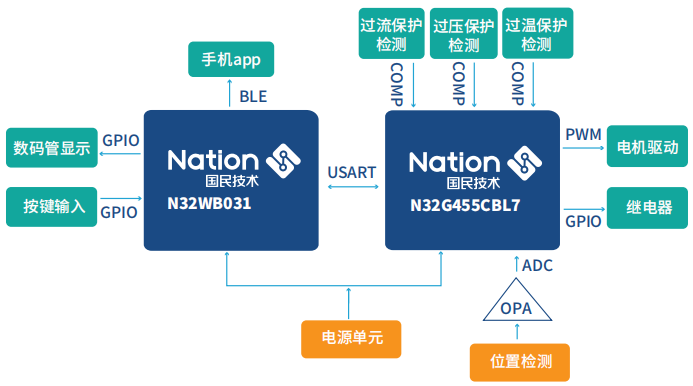

本方案采用N32G455CCL7主控单片机，连接电机驱动、继电器、位置传感器、电源保护等。采用BLE SOC N32WB031KEQ6与手机APP通讯，同时通过IO口进行按键输入及数码管显示驱动。

1、N32G455CCL7单片机产品规格

国民技术N32G455CCL7系列微控制器产品采用高性能32位ARM Cortex™-M4F内核，集成浮点运算单元（FPU）和数字信号处理（DSP），支持并行计算指令。最高工作主频144MHz，集成256KB加密存储Flash，并支持多用户分区管理，144KB SRAM。内置一个内部高速AHB总线，两个低速外设时钟总线APB及总线矩阵，最多支持80个通用I/Os。提供丰富的高性能模拟接口，包括4个12位5Msps ADC，最多支持38个外部输入通道，2个1Msps 12位DAC，4路独立的轨对轨运算放大器，最多7个高速比较器。同时提供多种数字通信接口，包括7个U(S)ART、4个I2C、3个SPI、2个I2S、1个QSPI、1个USB 2.0设备、2个CAN 2.0B、1个SDIO通信接口，内置密码算法硬件加速引擎，支持多种国际及国密算法硬件加速。

2、N32WB031KEQ6 BLE SOC产品规格

N32WB031KEQ6系列蓝牙芯片是国民技术新一代高性能、超低功耗的蓝牙5.1芯片，采用32位ARM Cortex®-M0内核，最高工作主频64MHz，片上集成48KB SRAM，512KB Flash。N32WB031KEQ6集成先进的BLE5.3射频收发器，符合蓝牙BLE5.3规范，可配置为标准的1Mbps BLE模式，2Mbps增强BLE模式，125kbps BLE远程模式(S8)，500kbps BLE远程模式(S2)。在BLE 1M或2M模式下，支持AOA(到达角)和AOD(离去角)，支持RSSI(接收器信号强度指示)，支持主从角色，支持多连接，支持数据包长度扩展，支持KEYSCAN，IRC，10位1.33Msps ADC(可配置为16位16Ksps), 支持模拟MIC输入，PGA放大，支持基本、通用、高级TIMER，RTC，WWDG，IWDG，LPUART，USART，SPI，I2C等外设。

二、位置传感检测方案

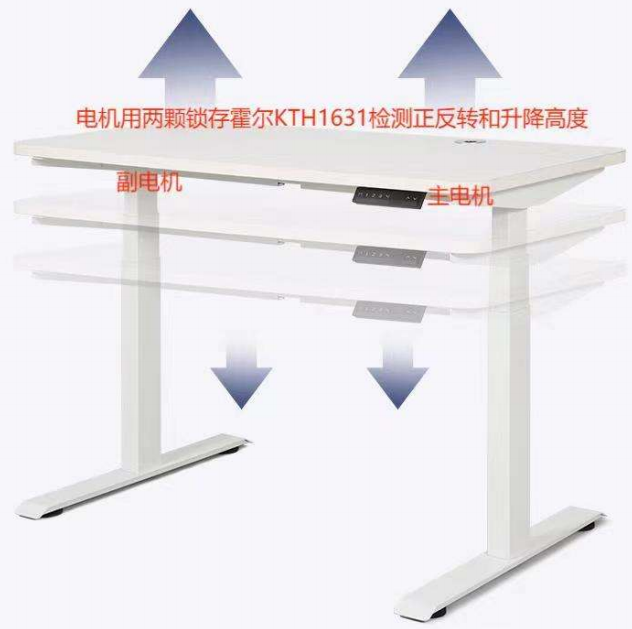

本方案采用昆泰芯锁存霍尔KTH1631FU-ST3 用于检测升降电机的正反转和升降高度。

    -工作频率：40000Hz

    -检测阈值：22GSGS

    -磁场阈值稳定

    -性价比高

    -磁仿真技术支持
