国民技术N32H482系列高性能单片机产品简介
国民技术Nations N32H482 系列采用 32 bit ARM Cortex-M4F 内核，最高工作主频 240MHz，支持浮点运算和 DSP 指令，集成高达512KB 嵌入式 Flash，192KB SRAM（包括 32KB CCM SRAM） + 4KB Backup SRAM，集成 4 个 12bit 4.7MspsADC、2 个 12bit DAC，集成 USB FS Device、USB FS OTG、U(S)ART、I2C、SPI、CAN-FD 等通信接口，支持SDIO、FEMC、xSPI 高速存储接口，支持 I2S 音频接口，支持多个高级定时器、通用定时器、基本定时器、低功耗定时器，内置密码算法硬件加速引擎，支持 AES/TDES、SHA、SM3、SM4、MD5 算法，支持 TRNG 真随机数发生器，支持 CRC16/32。
国民技术一级代理商绿都电子为您提供N32H482系列单片机的技术支持、数据手册、免费样品和芯片订购，欢迎您联络垂询，联络方式：0755-83777478，18688790400，philip.yf@szlvdu.com。
一、关键特性
内核 CPU
― 32 位 ARM Cortex-M4F 内核+ FPU，单周期硬件乘除法指令，支持 DSP 指令和 MPU
― 内置 8KB 指令 Cache 缓存，支持 Flash 加速单元执行程序 0 等待
― 最高主频 240MHz，300DMIPS
加密存储器
― 512KByte 片内 Flash，支持加密存储、分区管理及数据保护， 1 万次擦写次数，10 年数据保持
― 160KB 通用 SRAM，支持奇偶校验
― 32KB CCM SRAM，上电默认为通用 SRAM，可配置为 CCM SRASM，支持 ECC
― 4KB Backup SRAM，支持 ECC，可在 Standby 模式保持
功耗
― Run 模式：45mA @240MHz（外设关闭，3.3V@25℃）
― Stop0 模式：1.1mA 典型值，SRAM 保持，所有寄存器保持，RTC Run
― Standby 模式：6uA 典型值，Backup SRAM 保持，所有备份寄存器保持， RTC 使能， IO 保持
― VBAT 模式：4uA 典型值，Backup SRAM 保持，所有备份寄存器保持， RTC 使能
时钟
― 4MHz~32MHz 外部高速晶体
― 32.768KHz 外部低速晶体
― 内置多个高速 PLL
― 支持 2 路时钟输出，可独立配置时钟源输出时钟
― 内部高速 RC 8MHz ，-1.5%~+2%精度（全温度范围）
― 内部低速 RC 32KHz，+/-10%精度（全温度范围）
复位
― 支持上电/掉电/外部引脚复位
― 支持看门狗复位
― 支持可编程的电压检测
最大支持 118 GPIOs
通信接口
― 1 个 USB FS Device 接口，内置 PHY，支持无晶体模式
― 1 个 USB FS OTG 接口，内置 PHY
― 6 个 SPI 接口，2 个 I2S，支持半/全双工模式，与 SPI 复用接口
― 4 个 USART 接口/4 个 UART 接口，支持 ISO7816、IrDA、LIN，USART3/UART5/UART8 的 TX/RX 均可全部引脚映射
― 4 个 I2C 接口，速率高达 1 MHz，主从模式可配，从机模式下支持双地址响应
― 2 个 CAN-FD 总线接口，可以全引脚映射
高性能模拟接口
― 4 个 12bit 4.7Msps ADC，支持 12bit、10bit、8bit、6bit 采样精度，可以硬件过采样至 16bit，每个 ADC 多达 16 路外部单端输入通道， 3 个内部单端输入通道，支持单端模式和差分模式
― 2 个 12 bit DAC，每个 DAC 支持对芯片外一个输出通道，采样速率 1Msps，支持带 Buffer 和不带 Buffer 输出；
― 1 个温度传感器
高速存储扩展接口
― 1 个 xSPI 接口，支持 1/2/4/8 位数据宽度可配置，可用于外扩 SRAM、PSRAM 和 Flash，支持 XIP
― 1 个 FEMC( Flexible External Memory Controller) 接口，8/16 位数据宽度可配置，支持 SRAM、PSRAM、NOR Flash、NAND Flash
电机控制用数学函数硬件加速器 Cordic
内置滤波算法加速器 FMAC，支持 FIR、IIR 滤波
2 个高速 DMA 控制器，每个控制器支持 8 通道，通道源地址及目的地址任意可配
RTC 实时时钟，支持闰年万年历，闹钟事件，周期性唤醒，支持内外部时钟校准
定时计数器
― 3 个 16bit 高级定时计数器，支持输入捕获，互补输出 ，正交编码输入等功能，最高控制精度 4.16ns；每个定时器有 6 个独立的通道，其中 4 个通道支持 4 对互补 PWM 输出
― 10 个 16 位通用定时器(GTIM1~10)：
-GTIM1~7，最高控制精度 8.33ns，每个定时器多达 4 个独立通道，每个通道都支持输入捕获、输出比较、PWM 生成和单脉冲模式输出；
-GTIM8~10，最高控制精度 4.16ns，每个定时器多达 4 个独立通道，每个通道都支持输入捕获、输出比较、PWM 生成和单脉冲模式输出，仅通道 1 支持带死区互补输出，支持刹车输入；
― 2 个 32bit 基本定时计数器
― 2 个 16bit 低功耗定时器，可在 Stop0、Standby 模式下工作
― 1x 24bit SysTick、1x 14bit 窗口看门狗(WWDG)、1x 12bit 独立看门狗( IWDG)
编程方式
― 支持 SWD/JTAG 在线调试接口
― 支持 USB、UART Bootloader
安全特性
― Flash 存储加密，多用户分区管理（MMU）
― 支持写保护（WRP），多种读保护（RDP）等级（L0/L1/L2）
― 内置密码算法硬件加速引擎，支持 AES/TDES、SHA、SM3、SM4、MD5 算法
― TRNG 真随机数发生器、CRC16/32 运算
― 支持安全启动，程序加密下载，安全更新、支持外部高速和低速时钟失效监测
― 支持防拆监测
96 位 UID 和 128 位 UCID
工作条件
― 工作电压范围：1.8V~3.6V
― 工作温度范围：-40℃～105℃
― ESD：±4KV（HBM 模型）, ±1KV（CDM 模型）
― EFT：VDD（+/-4KV，A 级），I/O（+/-2KV，A 级）
封装
― LQFP64(10mm x 10mm)
― LQFP100(14mm x 14mm)
― LQFP144(20mm x 20mm)
二、国民技术N32H482系列单片机订购型号
N32H482REL7, N32H482VEL7, N32H482ZEL7
N32H482RGT6, N32H482VGT6, N32H482ZGT6
三、N32H482与STM32F405和STM32F415系列的替换关系
国民技术的N32H482系列高性能单片机，可以P2P替换ST意法半导体的下述型号，更多型号替换关系，请联络我们咨询。
STM32F405RET6, STM32F405VET6, STM32F405ZET6
STM32F405RGT6, STM32F405VGT6, STM32F405ZGT6
STM32F415RGT6, STM32F415VGT6, STM32F415ZGT6
GD32F405RET6, GD32F405VET6, GD32F405ZET6
GD32F405RGT6, GD32F405VGT6, GD32F405ZGT6

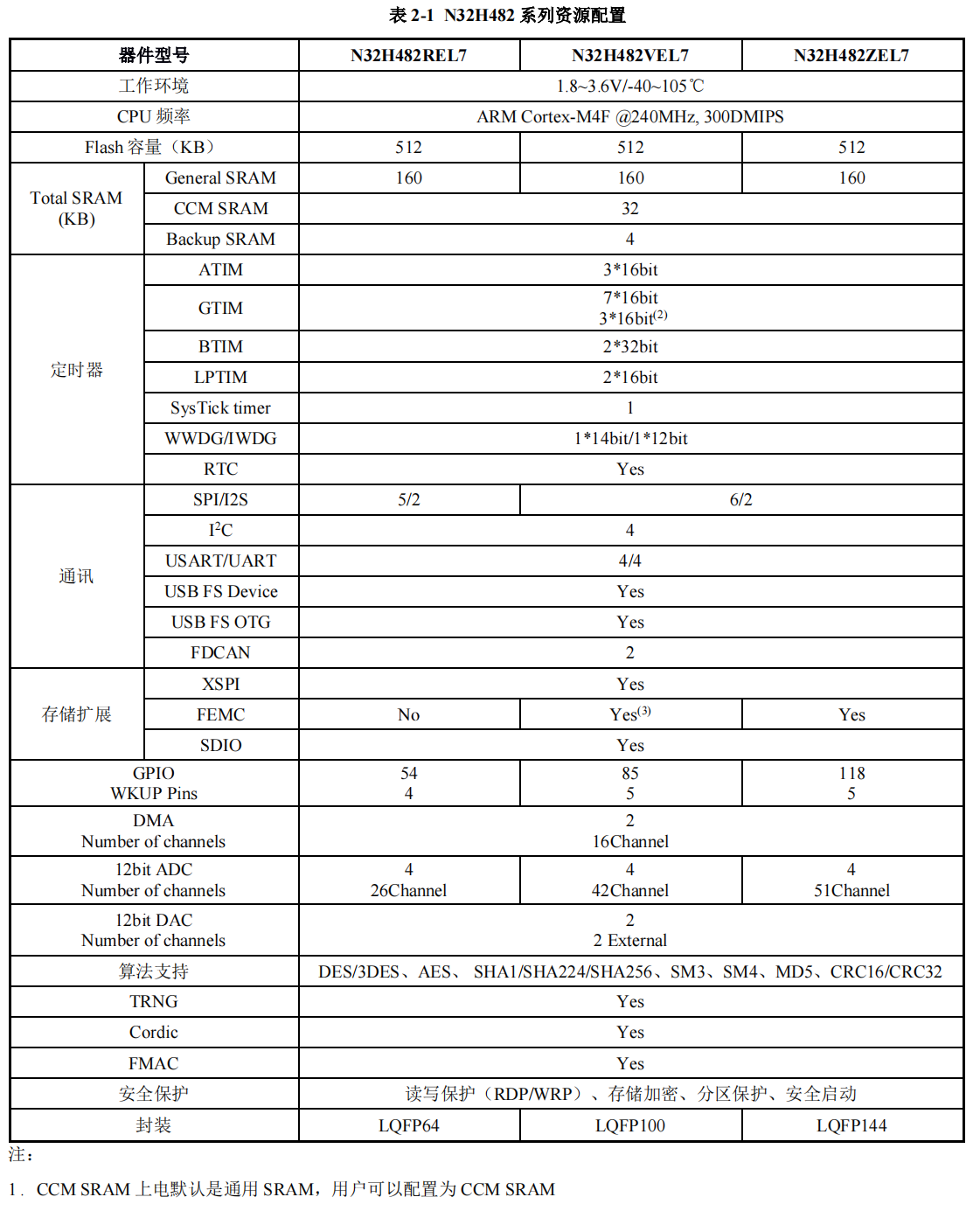

四、资源配置
