国民技术N32H765系列高性能M7内核单片机

一、N32H765系列单片机产品简介

国民技术N32H765系列高性能H7系列单片机，采用 ARM Cortex-M7内核，运行频率高达600MHz，支持双精度浮点运算和DSP指令。2~4 MB片上 FLASH，集成高达 1504KB 的 SRAM（包括 1024KB TCM SRAM 和 480 KB SRAM）+ 4KB Backup SRAM，集成3个12bit 5Msps ADC、4个高速比较器，6个12bit DAC，集成多个高速 U(S)ART、I2C、xSPI、SPI、USBFS Dual Role、USBHS Dual Role、最多8路CAN-FD、SDRAM、FEMC、SDMMC 、2路10/100/1000M 以太网通信接口，支持数字相机接口（DVP）、 支持 TFT-LCD图形界面、JPEG硬件编解码器和GPU，内置高性能加密算法硬件加速引擎，支持AES/TDES、SHA、SM4算法，支持TRNG真随机数发生器，支持 CRC8/16/32。支持多达 126 个 GPIO，支持的封装类型包括 LQFP144、LQFP176、UFBGA176+25 封装。可稳定工作于-40°C 至+105°C 的温度范围，供电电压 2.3V 至 3.6V，提供多种功耗模式。

N32H765量产型号包含：N32H765ZKL7, N32H765ZIL7, N32H765IKL7,N32H765IIL7, N32H765IKB7, N32H765IIB7

深圳市绿都电子有限公司是国民技术的一级代理商，可为您提供专业的销售与技术支持服务，欢迎联络垂询，联络方式：0755-83777478，13725506650，sales@szlvdu.com。

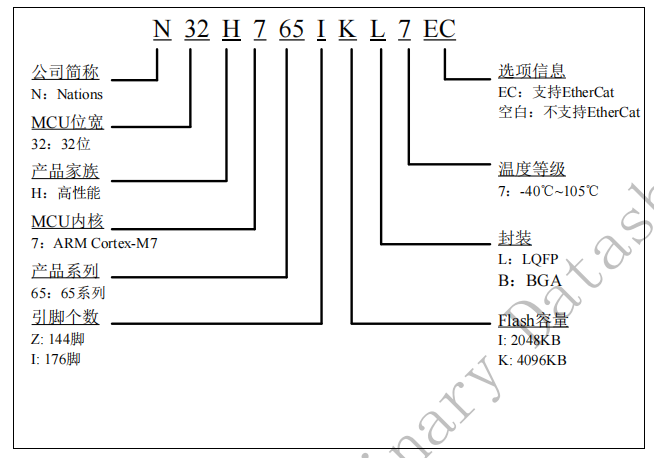

下图为N32H765系列单片机的命名规则：

二、N32H765系列单片机与ST、NXP的M7系列单片机替代关系。

N32H765系列可以P2P替换ST意法半导体H7系列单片机，如STM32H725, STM32H730, STM32H735, STM32H7A3, STM32H7B0, STM32H7B3等。同时，N32H756可替换NXP的M7系列单片机(仅资源覆盖)，如RT1010, RT1015, RT1020, RT1024, RT1040, RT1050, RT1060, RT1064等。替换关系如下：

N32H765ZKL7可P2P替换：

STM32H725ZET6 STM32H725ZGT6 STM32H730ZBT6 STM32H735ZGT6 STM32H7A3ZGT6 STM32H7A3ZIT6 STM32H7B0ZBT6 STM32H7B3ZIT6

N32H765ZIL7可P2P替换：

STM32H725ZET6 STM32H725ZGT6 STM32H730ZBT6 STM32H735ZGT6 STM32H7A3ZGT6 STM32H7A3ZIT6 STM32H7B0ZBT6 STM32H7B3ZIT6

N32H765IKL7可P2P替换：

STM32H725IET6 STM32H725IGT6 STM32H730IBT6 ST32H735IGT6 STM32H7A3IGT6 STM32H7A3IIT6 STM32H7B0IBT6 STM32H7B3IIT6

N32H765IIL7可P2P替换：

STM32H725IET6 STM32H725IGT6 STM32H730IBT6 STM32H735IGT6 STM32H7A3IGT6 STM32H7A3IIT6 STM32H7B0IBT6 STM32H7B3IIT6

N32H765IKB7可P2P替换：

STM32H725IEK6 STM32H725IGK6 STM32H730IBK6 STM32H735IGK6 STM32H7A3IGK6 STM32H7A3IIK6 STM32H7B0IBK6 STM32H7B3IIK6

N32H765IIB7可P2P替换：

STM32H725IEK6 STM32H725IGK6 STM32H730IBK6 STM32H735IGK6 STM32H7A3IGK6 STM32H7A3IIK6 STM32H7B0IBK6 STM32H7B3IIK6

三、N32H765关键特性

内核 CPU

― 内置 32KB 指令 Cache 和 32KB 带 ECC 的数据 Cache 缓存

― 1504KB 内置 SRAM，支持 ECC 校验

     480KB 片内 SRAM

― Run 模式

― Stop0 模式：SRAM、TCM、RTC 、LSE、IWDG 使能

― Standby 模式：Backup SRAM、RTC 、IWDG、LSE、备份寄存器使能，SRAM、TCM 关闭

― 4MHz~50MHz 外部时钟输入

― 内置 3 个高速 PLL

― 内部高速 RC 64MHz

― 内部低速 RC 32KHz

复位

― 支持看门狗复位和软件系统复位

― 2 个 LPUART 接口

― 6 个 SPI 接口，支持主/从模式，速率高达 50 MHz

― 1 个 USBHS Dual Role 接口，支持内置高速 PHY

― 8 个 CAN-FD 总线接口

― 3 个 12bit 5Msps ADC，支持 12bit、10bit 分辨率，可以硬件过采样至 16bit， 共支持多达 55 路外部单端输入通道，5 个内部单端输入通道，支持单端模式和差分模式

― 6 个 12 bit DAC，其中 2 个 1Msps 的 DAC 支持带 Buffer 和不带 Buffer 单独对外输出，对内输出只支持不带 Buffer 模式；同时对内对外输出必须开启 Buffer；另外 4 个 DAC 仅支持对芯片内 1 个输出通道，采样速率 15Msps，支持对内输出且不带 Buffer 输出

― 支持 1 路参考电压 VREFBUF (2.048V/2.5V 可配置)

音频接口

― 8 个内置在 DSMU 中的 PDM 数字麦克风接口

― 1 个 FEMC( Flexible External Memory Controller) 接口，总线速率 100 MHz，SRAM/PSRAM/Nor Flash 支持 16/32 位数据宽度可配置，NAND Flash 支持 8/16 位数据宽度可配置

― 1 个 SDRAM 接口，速率高达 133 MHz

― 2 个数字摄像头接口(DVP)，支持 8/10/12/16bit，速率高达 110MHz

― 内置 2.5D 图形处理器，支持图像缩放，旋转，混合，抗锯齿，纹理映射等

电机控制 Cordic 加速器，支持三角函数和双曲函数加速，支持浮点输入和输出

内置滤波算法加速器 FMAC，支持 FIR、IIR 滤波

RTC 实时时钟，支持闰年万年历，闹钟事件，周期性唤醒，支持内外部时钟校准

― 2 个 16 位超高精度定时计数器(SHRTIM1/ SHRTIM2)，最高控制精度 100ps，每个超高精度定时计数器有 1 个主定时器和 6个 16bit 从定时器单元。每个定时器单元有 2 个独立的通道，支持 12 个独立 PWM 输出或 6 对互补 PWM 输出

― 4 个 16bit 高级定时计数器，支持输入捕获，互补输出 ，正交编码输入等功能，最高控制精度 3.3ns；每个定时器有 6 个独立的通道，其中 4 个通道支持 4 对互补 PWM 输出

― 4 个 32bit 基本定时计数器(BTIM1~4)

― 5 个 16bit 低功耗定时器(LPTIM1~5)，可工作在 Stop2 模式下

― 支持 SWD/JTAG 在线调试接口

― FLASH 有多达 4 个加密分区，支持存储加密

― 内置密码算法硬件加速引擎，支持 AES/TDES、SHA、SM4 算法

― 支持安全启动，程序加密下载，安全更新、支持外部高速和低速时钟失效监测

― 支持防拆监测

― USB IF

― LQFP176(24mm x 24mm)

― TFBGA176+25(10mm x 10mm)

订购型号
