N32L40X系列低功耗单片机包含了N32L402、N32L403、N32L406三个系列的MCU，其中N32L402系列MCU相比较于另两个系列，在保持了低功耗高性能的同时，减少了CAN接口，具有更高的性价比。
N32L402系列单片机量产型号为：N32L402C8Q7, N32L402C8L7, N32L402R8L7, N32L402CBQ7, N32L402CBL7,N32L402RBL7。

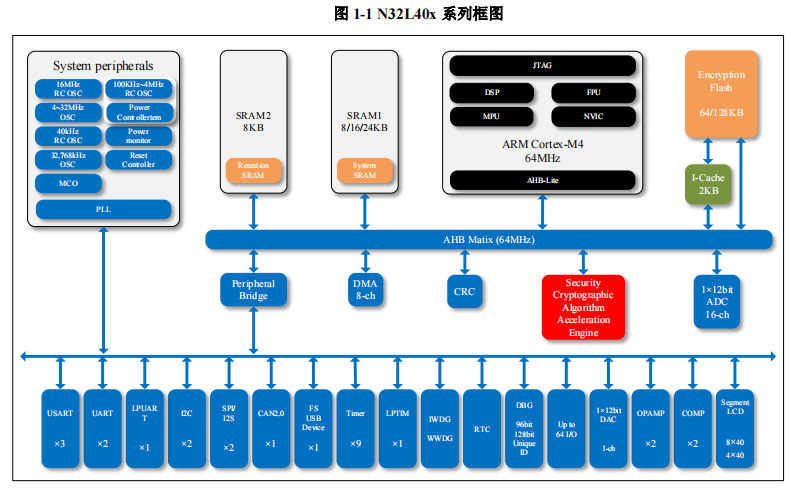

一、产品简介
N32L40x系列微控制器产品采用高性能32位ARM Cortex™-M4F内核，集成浮点运算单元（FPU）和数字信号处理（DSP），支持并行计算指令。最高工作主频64MHz，集成高达128KB片内加密存储Flash，并支持多用户分区权限管理，最大24KB嵌入式SRAM，包括8KB Retention RAM。内置一个内部高速AHB总线，两个低速外设时钟总线APB及总线矩阵，最多支持64个可复用I/Os，提供丰富的高性能模拟接口，包括1个12位4.5Msps ADC，多达16个外部输入通道和3个内部通道，以及1个12位1Msps DAC，集成多达320段LCD驱动接口。同时提供多种数字通信接口，包括5个U(S)ART、1个LPUART、2个I2C、2个SPI/ I2S、1个FS USB 2.0设备、1个CAN 2.0B通信接口，内置密码算法硬件加速引擎，支持多种国际和国内加密算法硬件加速。N32L40x系列产品可稳定工作于-40°C至+105°C的温度范围，供电电压1.8V至3.6V，提供多种电源模式供用户选择，符合低功耗应用的要求。该系列产品提供32/48/64/80引脚封装，根据不同的封装形式，芯片中的外设配置不尽相同。
二、关键特性
内核 CPU
― 32 位 ARM Cortex-M4 内核+FPU，单周期硬件乘除法指令，支持 DSP 指令和 MPU
― 内置 2KB 指令 Cache 缓存，支持 Flash 加速单元执行程序 0 等待
― 最高主频 64MHz，80DMIPS
加密存储器
― 高达 128KByte 片内 Flash，支持加密存储、多用户分区管理及数据保护、硬件 ECC 检查，10 万次擦写次数，10 年数据保持
― 24KByte SRAM，包括 16Kbyte SRAM1（在 STOP2 模式下可配置为保持）和 8Kbyte SRAM2（在STANDBY 和 STOP2 模式下可配置为保持），支持硬件奇偶校验
低功耗管理
― STANDBY 模式：1.5uA，所有备份寄存器保持，IO 保持，可选 RTC Run，8KByte SRAM2 保持，快速唤醒
― STOP2 模式：3uA、RTC Run、8KByte SRAM2 保持、CPU 寄存器保持、IO 保持、快速唤醒
― RUN 模式：60uA/MHz@64MHz
― LPRUN 模式：PLL 关闭，MSI 作为系统主时钟，MR 关闭，LPR 开启，USB/CAN/SAC 电源关闭，其他外设可选
Segment LCD 显示驱动，最高支持 176 段（4x44）或 320 段（8x40）
高性能模拟接口
― 1 个 12bit 4.5Msps ADC，多精度可配置，6 位模式下采样率高达 8Msps，最多 16 个外部单端输入通道，支持差分模式
― 2 个轨到轨运算放大器，内置最大 32 倍可编程增益放大器
― 2 个高速模拟比较器，内置 64 级可调比较基准，COMP1 支持在 STOP2 模式下工作
― 1 个 12bit DAC，采样率 1Msps
― 内部 2.048V 独立参考电压参考源
― 内部集成低压检测单元
时钟
― HSE：4MHz~32MHz 外部高速晶体
― LSE：32.768KHz 外部低速晶体
― HSI：内部高速 RC16MHz― MSI：内部多速 RC100K ~ 4MHz
― LSI：内部低速 RC 40KHz
― 内置高速 PLL
― MCO：支持 1 路时钟输出，可配置为低速或高速时钟输出
复位
― 支持上电/欠压/外部引脚复位
― 支持看门狗复位
最大支持 64 个 GPIOs
通信接口
― 5 个 U(S)ART 接口，其中 3 个 USART 接口（支持 ISO7816，IrDA，LIN），2 个 UART 接口
― 1 个 LPUART，支持 STOP2 模式唤醒 MCU
― 2 个 SPI 接口，速度高达 16Mbps，支持 I2S 通信
― 2 个 I2C 接口，速率高达 1MHz，主从模式可配，从机模式下支持双地址响应
― 1 个 USB 2.0 全速设备接口
― 1 个 CAN 2.0A/B 总线接口
1 个 DMA 控制器，支持 8 通道，通道源地址及目的地址任意可配
1 个 RTC 实时时钟，支持闰年万年历，闹钟事件，周期性唤醒，支持内外部时钟校准
定时计数器
― 2 个 16bit 高级定时计数器，支持输入捕获，互补输出，正交编码输入，最高控制精度 9.25ns；每个定时器有 4 个独立的通道，其中 3 个通道支持 6 路互补 PWM 输出
― 5 个 16bit 通用定时计数器，每个定时器有 4 个独立通道，支持输入捕获/输出比较/PWM 输出
― 2 个 16bit 基础定时计数器
― 1 个 16bit 低功耗定时计数器，支持双脉冲计数功能，可在 STOP2 模式下工作
― 1 个 24bit SysTick
― 1 个 7bit 窗口看门狗(WWDG)
― 1 个 12bit 独立看门狗(IWDG)
编程方式
― 支持 SWD/JTAG 在线调试接口
― 支持 UART 和 USB Bootloader
安全特性
― 内置密码算法硬件加速引擎
― 支持 AES、DES、TDES、SHA1/224/256、SM1、SM3、SM4 和 SM7 算法
― 闪存存储加密、多用户分区管理单元(MMU)
― TRNG 真随机数发生器
― CRC16/32 运算
― 支持写保护（WRP），多种读保护（RDP）等级（L0/L1/L2）
― 支持安全启动，程序加密下载，安全更新
― 支持外部时钟失效检测，入侵检测
96 位 UID 和 128 位 UCID
工作条件
― 工作电压范围：1.8V~3.6V
― 工作温度范围：-40℃～105℃
― ESD：±4KV（HBM 模型），±1KV（CDM 模型）
封装
― QFN32(4mm×4mm)
― QFN32(5mm x 5mm)
― QFN48(6mm×6mm)
― LQFP48(7mm×7mm)
― QFN64(8mm×8mm)
― LQFP64(10mm×10mm)
― LQFP80(12mm×12mm)

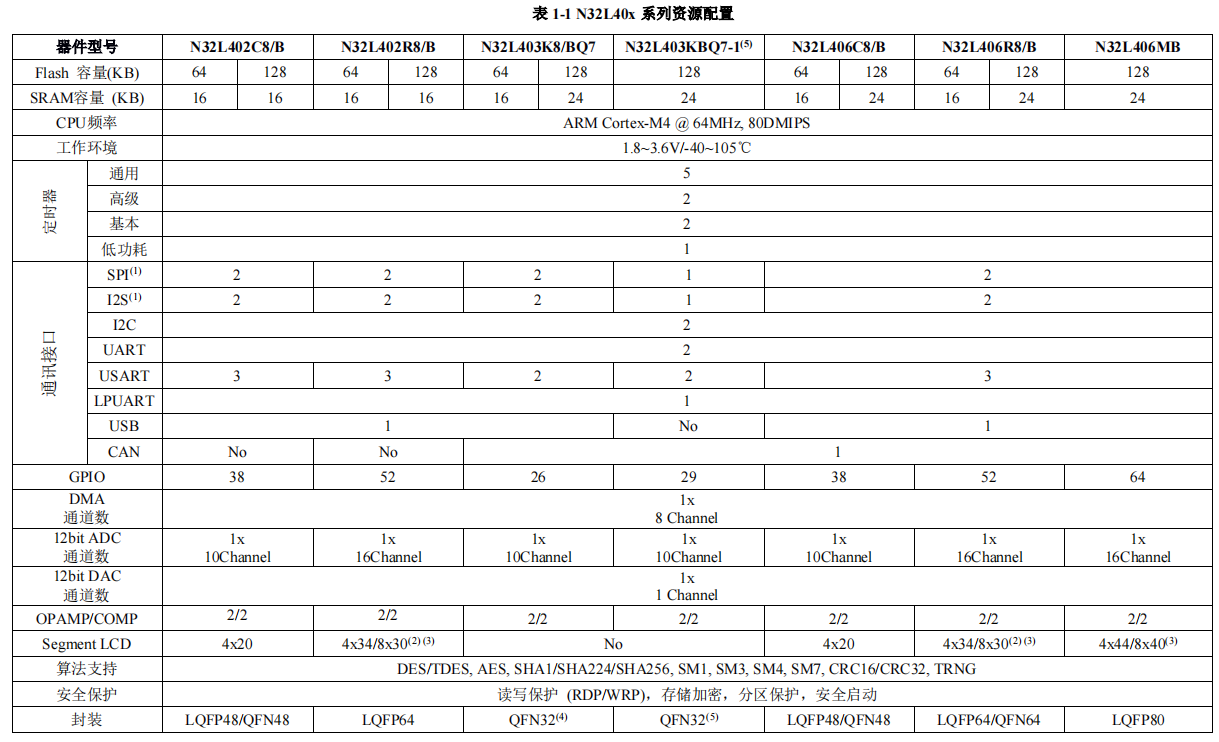

订购型号
N32L402
N32L402C8Q7, N32L402C8L7, N32L402R8L7, N32L402CBQ7, N32L402CBL7, N32L402RBL7
N32L403
N32L403K8Q7, N32L403KBQ7, N32L403KBQ7-1
(1)
N32L406
N32L406C8Q7, N32L406R8Q7, N32L406CBL7, N32L406RBL7, N32L406MBL7
